Gdy włączamy lampkę, trudno wyobrazić sobie, że jej światło zaczęło się od ruchu wody, wiatru, pary albo promieni słonecznych. Pytanie, jak powstaje prąd, prowadzi nas przez pracę generatora, turbin i transformatorów, a także przez różnice między elektrownią węglową, wodną, wiatrową i słoneczną. Wyjaśnię ten proces prostym językiem, dodam przykłady przydatne w szkole oraz pokażę, jak bezpiecznie zademonstrować podstawy elektryczności.
Prąd zaczyna się od energii i kończy w gniazdku
- Generator zamienia ruch na energię elektryczną.
- W wielu elektrowniach turbina wprawia generator w obrót.
- Panele fotowoltaiczne wytwarzają prąd bez turbiny, wykorzystując światło.
- Transformator podnosi napięcie, aby ograniczyć straty podczas przesyłu.
- W polskim gniazdku znajduje się prąd przemienny o napięciu 230 V i częstotliwości 50 Hz.
Od czego zaczyna się produkcja prądu
Prąd nie pojawia się w elektrowni z niczego. Najpierw trzeba wykorzystać inną formę energii, na przykład energię chemiczną paliwa, ruch wody, siłę wiatru albo światło. Urządzenia w elektrowni przekształcają ją w energię elektryczną, którą można przesłać przewodami do domów, szkół i zakładów pracy.
Najłatwiej wyobrazić to sobie jak łańcuch przemian. W elektrowni cieplnej spalenie paliwa podgrzewa wodę, woda zamienia się w parę, para porusza turbinę, a turbina napędza generator. Każdy etap ma swoje zadanie, ale dopiero generator wykonuje najważniejszą pracę, czyli zamienia ruch obrotowy na prąd.
W fizyce prąd elektryczny oznacza uporządkowany ruch ładunków elektrycznych. W metalowym przewodzie poruszają się przede wszystkim elektrony. Żeby taki ruch mógł trwać, potrzebne są napięcie oraz zamknięty obwód. Dlatego żarówka nie zaświeci, gdy jeden z przewodów zostanie przerwany.
To także dobry moment, by wyjaśnić częste nieporozumienie. Przewody nie „zjadają” elektronów, gdy działa lodówka albo lampka. Energia elektryczna jest przekazywana odbiornikowi, a elektrony krążą w obwodzie i przekazują tę energię dalej.
Jak działa generator w elektrowni
Generator, nazywany też prądnicą, działa dzięki indukcji elektromagnetycznej. W środku znajdują się magnesy lub elektromagnesy oraz zwoje przewodnika. Kiedy jedna część urządzenia obraca się względem drugiej, zmienia się pole magnetyczne przecinające przewody. W efekcie pojawia się napięcie, a po podłączeniu obwodu zaczyna płynąć prąd.
W dużej elektrowni generator może mieć rozmiary porównywalne z pokojem, ale zasada jego działania przypomina prostą prądnicę z doświadczenia szkolnego. Jeśli poruszymy magnesem przy zwoju drutu, można zaobserwować powstanie napięcia. Im sprawniej dostarczamy ruch, tym więcej energii elektrycznej można uzyskać, choć każda maszyna ma swoje ograniczenia i część energii zamienia się w ciepło.
W elektrowniach parowych, wodnych i wiatrowych generator jest napędzany turbiną. Turbina ma łopatki, które obracają się pod wpływem strumienia pary, wody lub powietrza. W elektrowni gazowej spaliny również poruszają turbinę, a w elektrowni jądrowej ciepło z reakcji jądrowej służy do wytworzenia pary.
Najczęściej powstaje prąd przemienny, czyli taki, w którym kierunek przepływu zmienia się regularnie. Jest on wygodny w przesyłaniu na duże odległości i łatwo można zmieniać jego napięcie za pomocą transformatora.
Różne źródła, ten sam cel
Różne elektrownie wykorzystują różne źródła energii, ale ich cel pozostaje podobny. Trzeba doprowadzić do powstania napięcia i dostarczyć energię do odbiorców. W moich wyjaśnieniach dla dzieci najlepiej sprawdza się porównanie elektrowni do kilku różnych napędów tej samej maszyny.
| Źródło energii | Co wprawia urządzenie w ruch | Co wyróżnia ten sposób |
|---|---|---|
| Węgiel lub gaz | Para albo gorące spaliny | Można produkować prąd niezależnie od pogody, ale spalanie powoduje emisje. |
| Energia jądrowa | Para powstała dzięki ciepłu z reaktora | Duża ilość energii bez spalania paliw kopalnych, lecz instalacja wymaga bardzo rygorystycznych zabezpieczeń. |
| Woda | Spadająca lub płynąca woda | Nie wymaga spalania paliwa, ale zależy od warunków terenowych i przepływu rzeki. |
| Wiatr | Ruch powietrza obracający łopaty | Nie zużywa paliwa, jednak produkcja zmienia się wraz z siłą wiatru. |
| Słońce | Fotony padające na ogniwa | Panele wytwarzają prąd bez turbiny, ale działają słabiej po zmroku i przy dużym zachmurzeniu. |
Przeczytaj również: Jak powstaje wiatr i dlaczego zmienia kierunek?
Elektrownia słoneczna działa trochę inaczej
Panele fotowoltaiczne nie potrzebują wirnika ani generatora mechanicznego. Światło pada na ogniwa zbudowane z materiałów półprzewodnikowych i wywołuje w nich przepływ ładunków. W ten sposób powstaje zwykle prąd stały, który falownik zamienia na prąd przemienny używany w domowej instalacji.
To ważne rozróżnienie, bo zdanie „każda elektrownia ma turbinę” byłoby nieprawdziwe. Turbina jest potrzebna tam, gdzie energia ma najpierw wywołać ruch, natomiast fotowoltaika korzysta bezpośrednio z energii światła.

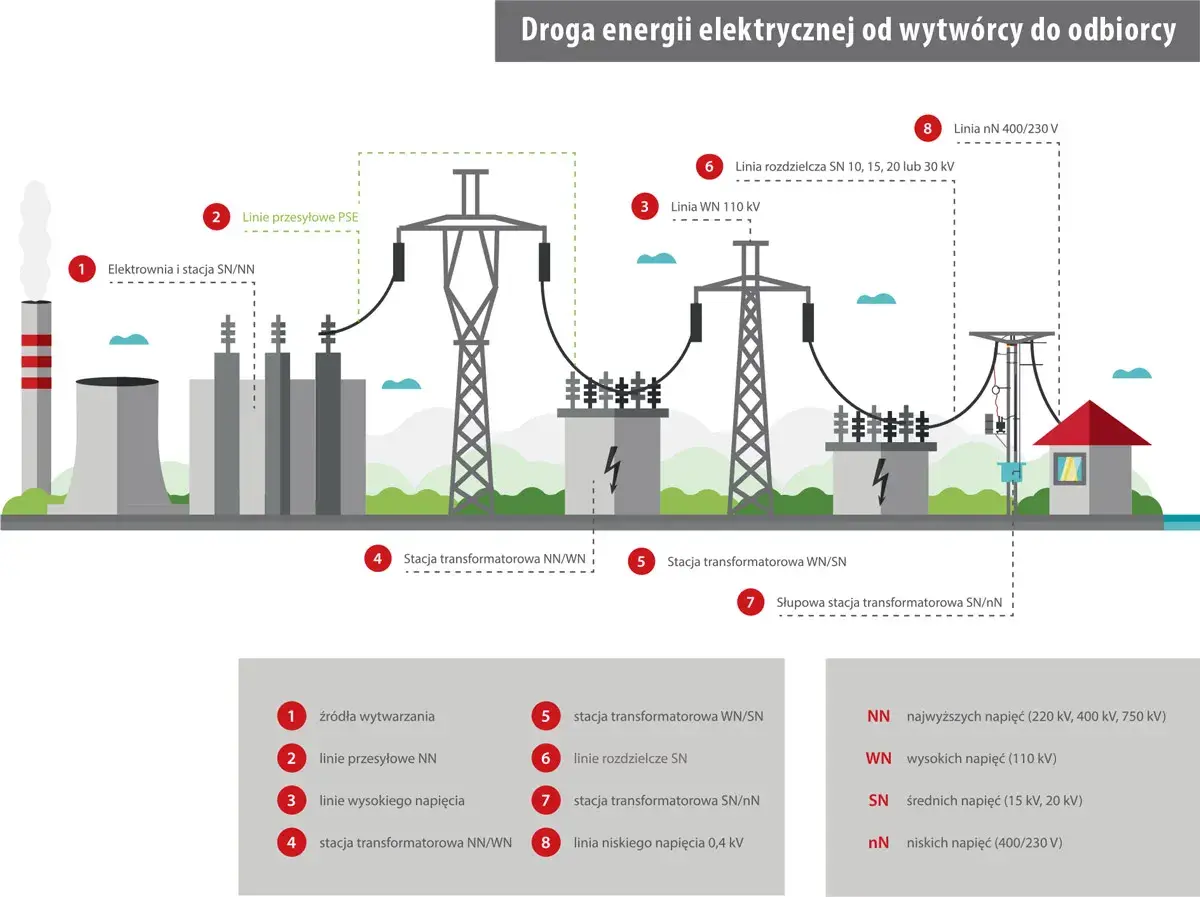

Jak energia trafia z elektrowni do gniazdka
Sam generator nie wystarczy, żeby zasilić odległy dom. Wyprodukowaną energię trzeba jeszcze bezpiecznie przesłać przez sieć. Najpierw prąd trafia do transformatora, który podwyższa napięcie. Dzięki temu przy tej samej mocy można przesyłać go przy mniejszym natężeniu, a straty energii w przewodach są mniejsze.
Linie wysokiego napięcia transportują energię na duże odległości. W kolejnych stacjach transformatorowych napięcie jest stopniowo obniżane, aż osiągnie poziom odpowiedni dla budynków. Do typowego domu trafia napięcie 230 V. W gniazdku nie ma jednak „prądu z elektrowni” w prostym, niezmienionym znaczeniu. Po drodze energia została przetworzona i dostosowana do bezpiecznego działania urządzeń.
- Źródło energii napędza turbinę albo bezpośrednio pobudza ogniwo fotowoltaiczne.
- Generator lub panel wytwarza energię elektryczną.
- Transformator zmienia napięcie na wyższe, aby ograniczyć straty.
- Linie przesyłowe transportują energię do różnych regionów.
- Stacje transformatorowe obniżają napięcie przed dostarczeniem go do budynków.
Sieć musi też stale dopasowywać produkcję do zużycia. Kiedy wiele osób jednocześnie włącza czajniki, piekarniki i ogrzewanie elektryczne, zapotrzebowanie rośnie. Dlatego system energetyczny łączy różne elektrownie, magazyny energii i połączenia między regionami.
Jak pokazać ten proces dziecku bez skomplikowanych urządzeń
Najprostszy model można zbudować z małej diody LED, baterii i przewodów. Po połączeniu elementów w zamknięty obwód dioda zaświeci, co pozwala wyjaśnić, że napięcie wymusza przepływ ładunków. Trzeba użyć gotowych, niskonapięciowych elementów i nie podłączać żadnego doświadczenia do gniazdka.
Dobrym ćwiczeniem jest też narysowanie całej drogi energii. Dziecko może zaznaczyć źródło, turbinę, generator, transformator, linię przesyłową i dom. Przy panelu słonecznym warto pominąć turbinę i pokazać, że światło może zostać zamienione na prąd bez ruchu mechanicznego.
Podczas takich zajęć zwracam uwagę na jeszcze jedną rzecz. Mała bateria nie „produkuje” prądu w taki sam sposób jak elektrownia. W baterii reakcje chemiczne wytwarzają napięcie, natomiast w większości dużych elektrowni energia mechaniczna napędza generator. Efekt w obwodzie jest podobny, ale droga prowadząca do jego uzyskania wygląda inaczej.
Do demonstracji można wykorzystać także prostą korbkę z zestawu edukacyjnego. Gdy dziecko obraca korbę, wykonuje pracę mechaniczną, a niewielki generator zamienia ją na energię elektryczną. Jeśli podłączona żarówka świeci, łatwo zobaczyć, że światło bierze się z ruchu ręki, a nie z magicznego źródła ukrytego w przewodzie.
Co trzeba zapamiętać o prądzie i bezpieczeństwie
Najkrótszy poprawny schemat wygląda tak: inna forma energii, ruch lub światło, generator albo ogniwo, przesył i odbiornik. W elektrowni wiatrowej łopaty odbierają energię wiatru, w wodnej robi to przepływ wody, a w cieplnej turbina korzysta z pary lub gorących gazów.
Nie należy jednak upraszczać tematu do stwierdzenia, że prąd jest „stworzony” przez elektrownię. Elektrownia przede wszystkim przekształca energię. Nie ma też jednego idealnego źródła. Każde rozwiązanie ma zalety, ograniczenia, koszty i wymagania dotyczące miejsca, pogody, paliwa albo infrastruktury.
W domu i w szkole prąd trzeba traktować poważnie. Do bezpiecznych doświadczeń nadają się baterie, małe silniczki i zestawy edukacyjne o niskim napięciu. Nie wolno samodzielnie rozkręcać gniazdek ani podłączać przewodów do sieci, nawet jeśli eksperyment wydaje się prosty.
Od obrotu turbiny do światła w klasie
Najważniejszy obraz jest prosty. Wiatr, woda, para, paliwo lub światło dostarczają energii, urządzenie zamienia ją na prąd, a sieć doprowadza go do odbiorcy. Kiedy dziecko zrozumie ten łańcuch, łatwiej pojmie także, dlaczego oszczędzanie energii ma znaczenie, skąd biorą się różnice między elektrowniami i dlaczego zwykłe naciśnięcie włącznika jest końcem długiej, precyzyjnie zaplanowanej drogi.
